Schutzschrank Schlauchanschlussventil - ES-ST-12-So/2

Zum Vergrößern in das Bild klicken

Schutzschrank Schlauchanschlussventil - ES-ST-12-So/2

Select Art. Nr.: SCH-ES-ST-12-So/2
Sonder-Schutzschrank für Schlauchanschlussventil zum Anschluss an Steigleitung trocken zur Löschwasserentnahme durch die Feuerwehr


Sonder-Schutzschrank für Schlauchanschlussventil Typ ES-ST-12-So/2 Unterputzschrank Bauart B 300 x 1100 x 220 mm zur Aufnahme eines Schlauchanschlussventils und einen 12 kg Feuerlöscher
Löschwasserentnahme über ein Schlauchanschlussventil entspricht nicht der DIN, Freigabe der zuständigen Behörden zwingend notwendig

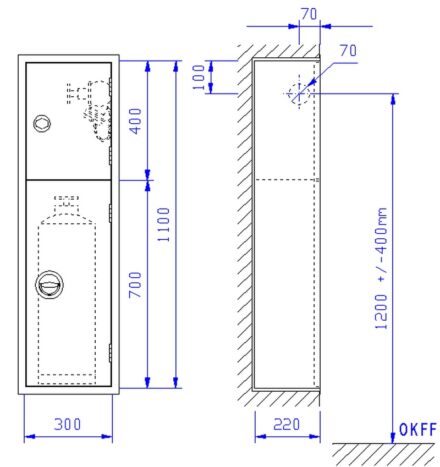

Unterputzschrank Bauart B 300 x 1100 x 220 mm, für Nische 320 x 1120 x 230 mm (Breite x Höhe x Tiefe) ähnlich DIN 14461-2. Aus 1 mm verzinktem Stahlblech gekantet und verschweißt, mit Putzleiste aus Winkeleisen 25x25x3 mm, frontseitige Stöße verschweißt und verschliffen. Belüftung über Türspalt. Vier Montagebohrungen in der Rückwand. Unteres Fach zur Aufnahme eines 12 kg Handfeuerlöschers.
Darüber abgeschottetes Armaturenfach. Wasseranschluss Ø 70 mm - Bauart RS (rechts - Seitenwand), 70 mm von Schrankvorderkante wie abgebildet, auf Wunsch auch andere Seite, Rückwand und Dach nicht möglich. Grau RAL 7035 pulverbeschichtet, gegen Mehrpreis endlackiert - rot RAL 3001 pulverbeschichtet -.
Zwei Türen doppelt gekantet aus 1 mm verzinktem Stahlblech. Untere Tür mit versenkt liegendem Ringdrehgriff, Oberfläche poliert, von hinten verschraubt, mit 1-Punkt-Getriebeverriegelung und Bohrungen für Plombendraht, obere Tür mit versenkt liegendem Feuerwehrverschluss nach DIN 14925, Oberfläche poliert, von hinten verschraubt, mit 1-Punkt-Getriebeverriegelung und Bohrungen für Plombendraht. Türen angeschlagen mit Edelstahlscharnieren, 180 ° öffnend.

Zubehör:

  • 1 Stück Schlauchanschlussventil 2“ nach DIN 14461-3 aus Messing mit C-Festkupplung aus Aluminium
  • 1 Stück C-Blindkupplung aus Aluminium mit Kette.
  • 1 Stück Schild „Steigleitung trocken für Feuerwehr“ als Selbstklebefolie
  • 1 Stück Installations- und Bedienungsanleitung für Löschwasser-Einspeise- und Entnahmeeinrichtungen

Auf Wunsch, gegen Mehrpreis:

  • Schrank in Sondergrößen, dann aber nicht mehr DIN 14461-2 konform.
  • Türen angeschlagen mit Doppelgelenkscharnieren, von außen nicht sichtbar, einstellbar und 180° öffnend mit Tür verschraubt.
  • Schrank und Türen aus Edelstahl 1.4301 geschliffen Korn 240
  • Schrank und Türen in Sonderpulverbeschichtung nach RAL
  • Türen aus Plexi- oder ESG-Glas mit Griffloch und Magnetzuhaltung, angeschlagen mit Spezial-Glasbauscharnieren.
  • Schwenkhebelverschluss zum bauseitigen Einbau eines Profilzylinders
  • Elektromagnetische Wandhydrantenverriegelung zur Absicherung gegen Vandalismus, angesteuert über Handfeuermelder bzw. BMZ.
Verwendungszweck Sonder-Schutzschrank für Schlauchanschlussventil
Ausführung Schrank Unterputzschrank
Abmessungen 300 x 1100 x 220 mm
Feuerlöscherfach 12 kg Feuerlöscher
Breite in mm 300
Höhe in mm 1100
Tiefe in mm 220
