Schutzschrank Schlauchanschlussventil - ES-ST-mF-12/2 ArtNr.: SCH-ES-ST-mF-12/2

Sonder-Schutzschrank für Schlauchanschlussventil zum Anschluss an Steigleitung trocken zur Löschwasserentnahme durch die Feuerwehr

×
  • Schutzschrank Schlauchanschlussventil - ES-ST-mF-12/2

Sonder-Schutzschrank für Schlauchanschlussventil Typ ES-ST-mF-12/2 Unterputzschrank Bauart B 600 x 700 x 220 mm zur Aufnahme eines Schlauchanschlussventils, einen 12 kg Feuerlöscher und einen Handfeuermelder
Löschwasserentnahme über ein Schlauchanschlussventil entspricht nicht der DIN, Freigabe der zuständigen Behörden zwingend notwendig

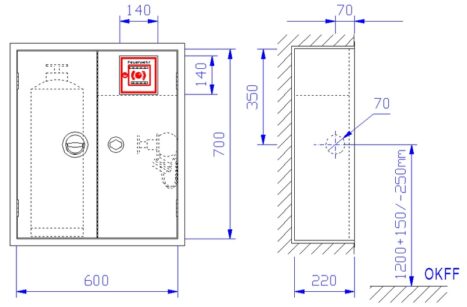

Unterputzschrank Bauart B 600 x 700 x 220 mm, für Nische 620 x 720 x 230 mm (Breite x Höhe x Tiefe) ähnlich DIN 14461-2. Aus 1 mm verzinktem Stahlblech gekantet und verschweißt, mit Putzleiste aus Winkeleisen 25x25x3 mm, frontseitige Stöße verschweißt und verschliffen. Belüftung über Türspalt. Vier Montagebohrungen in der Rückwand. Seitlich abgeschottetes Fach zur Aufnahme eines 12 kg
Handfeuerlöschers. Oben im Armaturenfach abgeschottetes Fach mit verstellbarem Winkel zur Montage eines Handfeuermelders und entsprechendem Ausschnitt (140 x 140 mm) in der Tür. Wasseranschluss Ø 70 mm - Bauart RS (rechts - Seitenwand), 70 mm von Schrankvorderkante wie abgebildet, auf Wunsch auch andere Seite, Rückwand und Dach nicht möglich. Grau RAL 7035 pulverbeschichtet, gegen Mehrpreis endlackiert - rot RAL 3001 pulverbeschichtet -.
Zwei gleichgroße Türen, doppelt gekantet, aus 1 mm verzinktem Stahlblech. Am Löscherfach mit versenkt liegendem Ringdrehgriff, Oberfläche poliert, von hinten verschraubt, mit 1-Punkt-Getriebeverriegelung und Bohrungen für Plombendraht, am Armaturenfach mit versenkt liegendem Feuerwehrverschluss, Oberfläche poliert, von hinten verschraubt, mit 1-Punkt-Getriebeverriegelung und Bohrungen für Plombendraht. Türen angeschlagen mit Edelstahlscharnieren, 180 ° öffnend.

Zubehör:

  • 1 Stück Schlauchanschlussventil 2“ aus Messing mit C-Festkupplung aus Aluminium
  • 1 Stück C-Blindkupplung aus Aluminium mit Kette.
  • 1 Stück Montagewinkel für Handfeuermelder mit Schlossschrauben, U-Scheiben und Muttern im Schrank vormontiert
  • 1 Stück Schild „Steigleitung trocken für Feuerwehr“ als Selbstklebefolie
  • 1 Stück Piktogramm „Feuerlöscher“ als Selbstklebefolie
  • 1 Stück Installations- und Bedienungsanleitung für Löschwasser-Einspeise- und Entnahmeeinrichtungen

Auf Wunsch, gegen Mehrpreis:

  • Schrank in Sondergrößen, dann aber nicht mehr DIN konform.
  • Türen angeschlagen mit Doppelgelenkscharnieren, von außen nicht sichtbar, einstellbar und 180° öffnend mit Tür verschraubt.
  • Schrank und Türen aus Edelstahl 1.4301 geschliffen Korn 240
  • Schrank und Türen in Sonderpulverbeschichtung nach RAL
  • Türen aus Plexi- oder ESG-Glas mit Griffloch und Magnetzuhaltung, angeschlagen mit Spezial-Glasbauscharnieren.
  • Schwenkhebelverschluss zum bauseitigen Einbau eines Profilzylinders
  • Elektromagnetische Wandhydrantenverriegelung zur Absicherung gegen Vandalismus, angesteuert über Handfeuermelder bzw. BMZ.
Verwendungszweck
Sonder-Schutzschrank für Schlauchanschlussventil
Ausführung Schrank
Unterputzschrank
Abmessungen
600 x 700 x 220 mm
Feuerlöscherfach
12 kg Feuerlöscher
Feuermelderfach
vorhanden
Tiefe in mm
220
Breite in mm
600
Höhe in mm
700
