Sonder-Wandhydrant mit formstabilem Schlauch S-WS-mF-II ArtNr.: SCH-S-WS-mF-II

Typ F ähnlich DIN 14461-1 / DIN EN 671-1 zum Anschluss an die Löschwasserleitung nass oder nass/trocken zur Erstbrandbekämpfung durch Laien und zur Löschwasserversorgung der Feuerwehr

×
  • Sonder-Wandhydrant mit formstabilem Schlauch S-WS-mF-II

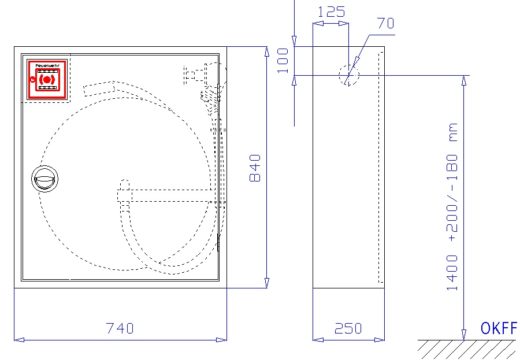

 Wandhydrant Typ S-WS-mF-II Aufputzschrank Bauart C
740 x 840 x 250 mm zur Aufnahme von 30 m Haspelschlauch 1“ und einem Handfeuermelder


Wandhydranten-Aufputzschrank Bauart C 740 x 840 x 250 mm (Breite x Höhe x Tiefe) ähnlich DIN 14461-1. Aus 1 mm verzinktem Stahlblech gekantet und verschweißt, frontseitige Stöße verschweißt und verschliffen. Belüftung über Türspalt. Vier Montagebohrungen in der Rückwand.
Mit Schlauchtrommelhalterung. Seitlich oben im Haspelfach abgeschottetes Fach zur Montage eines Handfeuermelders mit entsprechendem Ausschnitt (140 x 140 mm) in der Tür und verstellbarem Montagewinkel. Wasseranschluss Ø 70 mm - Bauart RS (rechts -Seitenwand), wie abgebildet, auf Wunsch auch andere Positionen. Grau RAL 7035 pulverbeschichtet, gegen Mehrpreis endlackiert - rot RAL 3001 pulverbeschichtet -.
Tür doppelt gekantet aus 1,5 mm verzinktem Stahlblech mit versenkt liegendem Ringdrehgriff, Oberfläche poliert, von hinten verschraubt, mit 3-Punkt-Getriebestangenverriegelung und Bohrungen für Plombendraht. Tür angeschlagen mit Edelstahlscharnieren, 180 ° öffnend.

Zubehör:

  • 1 Stück Wasserführende Schlauchtrommel Typ S-STr-II bestehend aus zwei gepressten Scheiben Ø 600 mm und einer Hülse Ø 220 aus verzinktem Stahlblech, rot RAL 3001 pulverbeschichtet. Alle wasserführenden Teile aus Messing, Schlauchtrommel inkl. Trommelarm zum Ausschwenken der Trommel um 240° und 1 m Verbindungsschlauch mit abgew. C-Kupplung aus Messing zur Montage am Schlauchanschlussventil. Schlauchtrommel auswechselbar.
  • Kompl. mit 30 m Haspelschlauch DN 25 (1“). Schlauch eingebunden und aufgehaspelt sowie EN-Strahlrohr stufenlos schaltbar von „Zu“ über „Sprühstrahl“ zu „Vollstrahl“ eingepresst.
  • 1 Stück Schlauchanschlussventil 2“ aus Messing mit C-Festkupplung aus Messing
  • 1 Stück Montagemutter 2“ aus Messing
  • 1 Stück Montagewinkel für Handfeuermelder mit Schlossschrauben, U-Scheiben und Muttern im Schrank vormontiert
  • 1 Stück Bedienungsanleitung „Wandhydranten mit formstabilem Schlauch“ als Selbstklebefolie
  • 1 Stück Piktogramm „Feuerlöschschlauch“ als Selbstklebefolie
  • 1 Stück Installations- und Bedienungsanleitung für Wandhydranten Typ F

Auf Wunsch, gegen Mehrpreis:

  • Schränke in geringerer Tiefe, wobei dies bedeuten könnte, dass weniger Schlauch eingesetzt werden müsste
  • Schlauchhaspeln mit 35m 1“-Schlauch ähnlich DIN EN 671-1
  • Türen angeschlagen mit Doppelgelenkscharnieren, von außen nicht sichtbar, einstellbar und 180° öffnend mit Tür verschraubt
  • Schrank und Türen aus Edelstahl 1.4301 geschliffen Korn 240
  • Schrank und Türen in Sonderpulverbeschichtung nach RAL
  • Türen aus Plexi- oder ESG-Glas mit Griffloch und Magnetzuhaltung, angeschlagen mit Spezial-Glasbauscharnieren
  • Schwenkhebelverschluss zum bauseitigen Einbau eines Profilzylinders
  • Elektromagnetische Wandhydrantenverriegelung zur Absicherung gegen Vandalismus, angesteuert über Handfeuermelder bzw. BMZ
Verwendungszweck
Sonder-Wandhydrant mit formstabilem Schlauch
Ausführung Schrank
Aufputzschrank
Abmessungen
640 x 740 x 250 mm
Ausführung Schlauch
Haspelschlauch 1 Zoll
Schlauchlänge
30 m
Feuermelderfach
vorhanden
Tiefe in mm
250
Breite in mm
640
Höhe in mm
740
